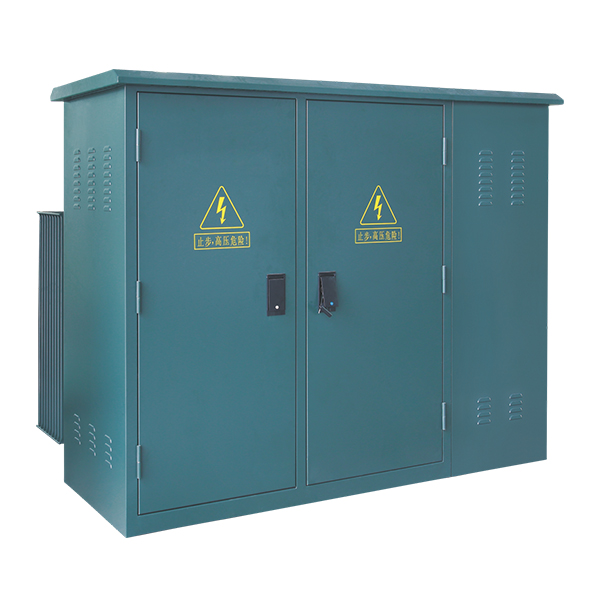

ZGS-11-□-12/0.4系列预装式美式变电站用于7.2kV和12kV环网供电，双电源供电或终端供电系统中，作为高压配电计量，补偿控制和保护装置。预装式变电站内除装有变压器外，高压侧还装有四工位负荷开关，二工位负荷开关，后备保护熔断器及插入式熔断器；低压侧按用户要求装配控制电器，配电电器，补偿置及电能计量表等。
ZGS-11-□-12/0.4系列预装式美式变电站可用于室内，又可用于室外，广泛运用于工业园区，居民小区，商业中心及高层建筑等各种场所。
正常使用条件 NORMAL USE CONDITION
海拔高度:≤1000m；
风压:不大于70Pa(相当35m/S);
湿度:日平均值不大于95%;月平均值不大于90%;
环境温度:最高气温+40℃;最低气温-25℃;
防震水平:水平加速度0.4m/s2，垂直加速度0.15m/s2;
地震烈度: 8°;
安装地点倾斜度:不大于3°
安装环境:周围空气不受腐蚀性、
可燃性气体及水蒸气等明显污染，安装地点无剧烈震动。

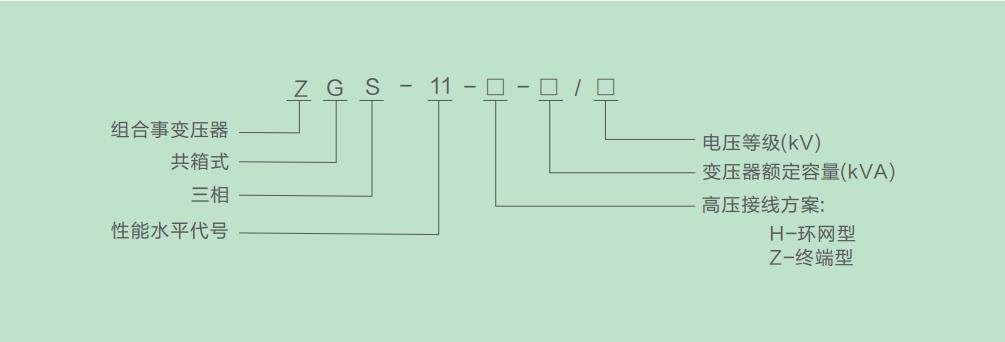

型号含义 MODEL MEANING
产品特点 PRODUCT FEATURES
体积小，结构紧凑，仅为国内同容量箱变的1/3左右;
全密封、全绝缘，无需绝缘距离，可靠保证人身安全;
既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性;
损耗小，低于国内S9型变压器损耗;
电缆接头可操作200A负荷电流,在紧急情况下可作为负荷开关操作,并具有隔离开关的特点;
采用双熔丝保护，降低了运行成本。插入式熔断器熔丝为双敏熔丝(温度、电流);
采用了△/Y。接法及三相五柱式结构,优点是电压质量高、中性点不漂移、箱体不发热、噪音低、防雷性能好。

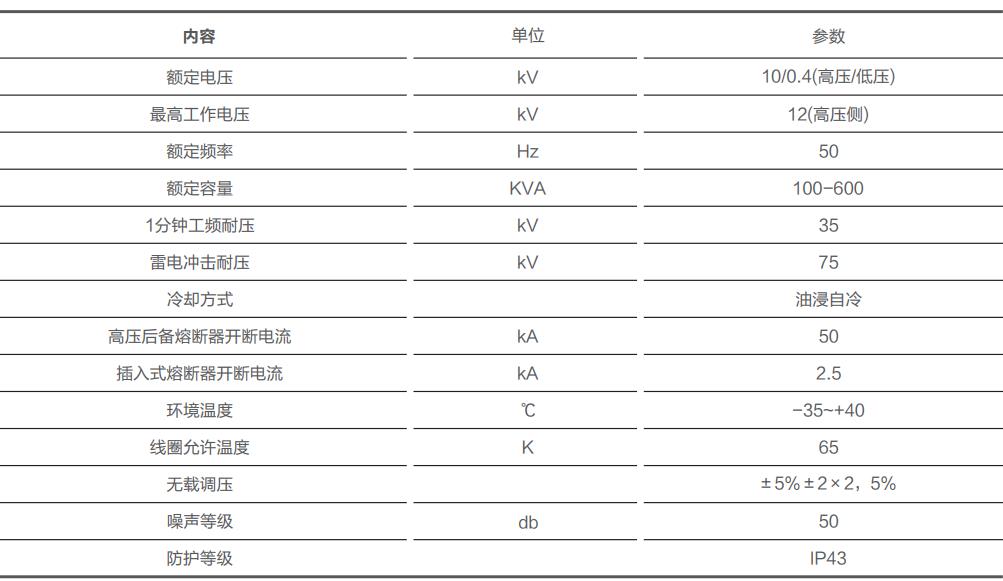

技术参数 TECHNICAL PARAMETERS
其它说明 OTHER NOTES
此产品可设计具有满足与计算机接口相连，实现电力在线集中监测与控制的功能。如有不详之处，请联系本公司。
